FPA、FPB天然氣管道阻火器產品概述：
天然氣管道阻火器適和于安裝在輸送可燃性氣體如回熱爐燃料氣、天然報、石油液化氣、煤礦瓦斯排放的管網，也適和于民用煤氣管道，防止在正常情況下火焰于管道中逆向傳播，以避免災難性事故的發生。安全阻火速度1425m/s,極限阻火速度1605m/s。本產品是利用金屬波紋板之間狹縫間隙對管道中傳播的亞音速或超音速火焰具有淬熄作用的原設計制造的。
主要外形及連接尺寸：
型號 | 公稱通徑DN | D1 | D2 | L | |||
PN1.0MPa | PN1.6MPa | PN2.5MPa | PN4.0MPa | ||||
FPB-15 | 15 | 18×3 | 57×3.5 | 330 | 330 | 330 | 330 |
FPB-20 | 20 | 25×3 | 57×3.5 | 330 | 330 | 340 | 340 |
FPB-25 | 25 | 32×3.5 | 73×4 | 365 | 365 | 375 | 375 |
FPB-32 | 32 | 38×3.5 | 73×4 | 375 | 375 | 390 | 390 |
FPB-40 | 40 | 45×3.5 | 89×4 | 375 | 390 | 405 | 410 |
FPB-50 | 50 | 57×3.5 | 108×4 | 420 | 425 | 445 | 4650 |
FPB-65 | 65 | 73×4 | 133×4.5 | 485 | 485 | 515 | 520 |
FPB-80 | 80 | 89×4 | 159×4.5 | 505 | 520 | 560 | 560 |
FPB-100 | 100 | 108×4 | 219×8 | 555 | 560 | 600 | 645 |
FPB-125 | 125 | 133×4.5 | 278×8 | 615 | 620 | 670 | 720 |
FPB-150 | 150 | 159×4.5 | 325×8 | 665 | 665 | 735 | 800 |
FPB-200 | 200 | 219×8 | 377×9 | 940 | 950 | 1015 | 1100 |
FPB-250 | 250 | 278×8 | 480×10 | 1030 | 1070 | 1150 | 1265 |
FPB-300 | 300 | 325×8 | 529×10 | 1295 | 1295 | 1430 | 1545 |
FPB-350 | 350 | 377×9 | 630×12 | 1350 | 1350 | 1430 | 1545 |

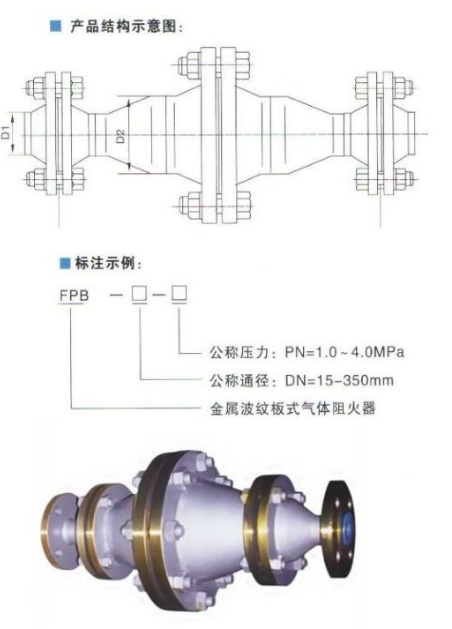

FPA、FPB天然氣管道阻火器結構圖：
