金屬硬密封球閥Q41H

    中國馳名商標、上海市著名商標《上工牌》

    通用機械閥門行業成員,雄厚技術力量

    上海市特種設備管理協會單位會員證

    工程建設推薦產品證書

    中國閥門行業**國有企業、先進的機械加工工藝

      Q41H金屬硬密封球閥是我公司開發的高性能球閥產品。閥座采用板簧加載的金屬密封結構,在高溫下啟閉輕松。球體及閥座采用特殊硬化處理,密封面不擦傷。手動硬密封球閥具有雙向密封功能。主要用途:金屬硬密工作溫度-29~425℃(碳鋼)或-40~550℃(不銹鋼)的各種管路上,用于截斷或接通管路中的介質,選用不同的材質,金屬硬密封球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
      金屬硬密封球閥 產品特點
      1、先進的閥座:聚多年球閥制造經驗而設計的閥座,確保閥門密封,磨擦系數低,操作力矩小、多種閥座材料、適應范圍廣。
      2、開關無誤的手柄:采用扁頭閥桿,與手柄的連接不會錯位,從而保證手柄指示的開關狀態與閥一致辭。
      3、鎖緊裝置:為防止閥門開關誤操作,在閥門全開、全關位置有鎖定孔,確保閥門處于正確的位置。
      4、閥桿防飛結構:閥桿為下裝式,防止受壓飛出,同時可在火災后,與閥體形成金屬接觸,確保閥桿密封。
      金屬硬密封球閥
      設計制造標準
      GB/T 21385-2008
      結構長度標準
      B/T 12221-2005
      連接法蘭標準
      GB/T 9113、ANSI B16.5、JB/T74~90、GB9112~9131、HG20615~20635、SH3406
      壓力溫度等級
      GB/T 12224-2005
      試驗檢驗標準
      GB/T 13927-2008
      金屬硬密封球閥 性能規范
      壓力等級
      公稱壓力
      磅級
      1.6
      2.5
      4.0
      6.4
      10.0
      150
      300
      400
      600
      試驗壓力
      殼體試驗
      2.4
      3.75
      6.0
      9.6
      15.0
      3.03
      7.5
      10.2
      15.0
      密封試驗
      1.76
      2.75
      4.4
      7.04
      11.0
      2.2
      5.5
      7.48
      11.0
      適用工況
      適用介質
      紙漿、漿料、粉塵及各種固體顆粒介質
      適用溫度
      -196~≤550℃
      適用規范
      設計制造按
      GB12237-89  API60 JP17S-48
      法蘭尺寸按
      JB79-59、GB91133、HG20592-97 ANSI B16.5  JIS B2212-2214
      結構長度按
      GB12221-89  ANSI B16.0  JIS B2002
      檢驗試驗按
      JB/T9092-99   API598
      金屬硬密封球閥 主要零件材料
      序號
      零件名稱
      材質
      序號
      零件名稱
      材質
      GB(國標)
      ASTM(美標)
      GB(國標)
      ASTM(美標)
      1
      閥體
      WCB
      A216-WCB
      8
      彈簧
      60Si2Mn
      AISI 9260
      2
      密封圈
      柔性石墨
      柔性石墨
      9
      墊片
      柔性石墨+不銹鋼
      B12.10-304/F.G
      3
      閥座
      1Cr18Ni9Ti
      304
      10
      填料
      柔性石墨
      柔性石墨
      4
      球體
      1Cr13
      A276-420
      11
      填料壓蓋
      WCB
      A216-WCB
      5
      螺母
      35
      A194-2H
      12
      擋圈
      65Mn
      AISI 1066
      6
      螺柱
      35CrMoA
      A193-B7
      13
      閥桿
      1Cr13
      A276-410
      7
      座墊
      1Cr18Ni9Ti
      304
      14
      螺釘
      35
      A193-B7

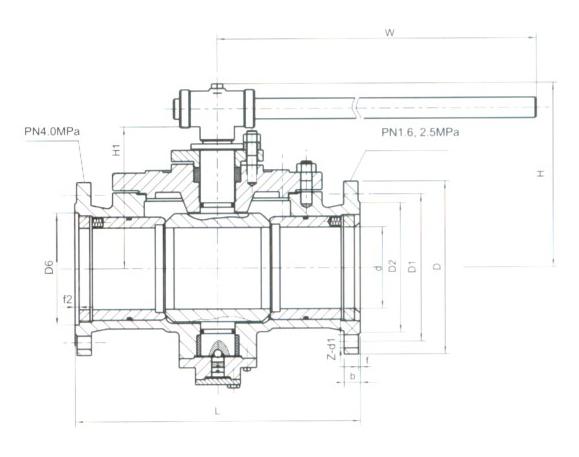

      金屬硬密封球閥 主要外形尺寸
      PN1.6MPa外形尺寸
      公稱通徑DN
      15
      20
      25
      32
      40
      50
      65
      80
      100
      125
      150
      200
      L
      130
      140
      150
      165
      180
      200
      220
      250
      280
      320
      360
      400
      H
      59
      63
      75
      85
      95
      107
      142
      152
      178
      252
      272
      342
      W
      130
      130
      160
      180
      230
      230
      400
      400
      650
      1050
      1050
      1410
      D、D1、D2
      參照**標準:GB/T9113、JB/T79、HG20594等相應標準執行生產
      Wt(Kg)
      2.5
      3
      5
      6
      7
      10
      15
      19
      33
      58
      93
      160
      法蘭連接尺寸
      GB/T9113、JB/T79、HG/T20594
      PN2.5MPa外形尺寸
      公稱通徑DN
      15
      20
      25
      32
      40
      50
      65
      80
      100
      125
      150
      200
      L
      130
      140
      150
      165
      180
      200
      220
      250
      320
      400
      400
      550
      H
      59
      63
      75
      97
      107
      142
      152
      178
      252
      272
      342
      345
      W
      130
      130
      160
      230
      230
      400
      400
      700
      1100
      1100
      1500
      1500
      Wt(Kg)
      2.5
      3
      5
      6
      7.5
      10
      15
      20
      33
      60
      93
      175
      法蘭連接尺寸
      GB/T9113、JB/T79、HG/T20594
      PN4.0MPa外形尺寸
      公稱通徑DN
      15
      20
      25
      32
      40
      50
      65
      80
      100
      125
      150
      200
      L
      130
      140
      150
      180
      200
      220
      250
      280
      320
      400
      400
      400
      H
      59
      63
      75
      85
      95
      107
      142
      152
      178
      252
      272
      342
      W
      130
      130
      160
      230
      230
      400
      400
      700
      1100
      1100
      1500
      1500
      Wt(Kg)
      3
      4
      5
      7
      9
      12
      18
      28
      46
      75
      106
      190
      法蘭連接尺寸
      GB/T9113、JB/T79、HG/T20594
      PN6.4MPa外形尺寸
      公稱通徑DN
      15
      20
      25
      32
      40
      50
      65
      80
      100
      125
      150
      200
      L
      165
      190
      216
      229
      241
      292
      330
      356
      432
      508
      559
      660
      H
      59
      63
      75
      97
      107
      142
      152
      178
      252
      272
      305
      398
      W
      130
      130
      160
      230
      230
      400
      400
      700
      1100
      1100
      1500
      1800
      Wt(Kg)
      6.5
      7
      8
      12
      14
      18
      28
      40
      65
      98
      140
      250
      法蘭連接尺寸
      GB/T9113、JB/T79、HG/T20594


      ?
