美標截止閥J41H/W

    中國馳名商標、上海市著名商標《上工牌》

    通用機械閥門行業成員,雄厚技術力量

    上海市特種設備管理協會單位會員證

    工程建設推薦產品證書

    中國閥門行業******國有企業、先進的機械加工工藝

      J41H/W美標截止閥適用于公稱壓力PN1.6~16MPa,工作溫度-29~550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等.
      美標截止閥 結構特點
      ①產品的設計制造符合美國******標準ANS1B16.34,美國BS1873等國外先進標準要求。
      ②閥體外形為桶形或流線形造型美觀。流通形狀為直通式。流體阻力小。
      ③關閉件(閘瓣)與閥座密封面采用錐面密封,關閉力小,耐沖刷,密封可靠。
      ④閥座可為更換式閥座,可任意組合與關閉密封面材料的配對,以滿足工況的要求,延長使用壽命。
      ⑤大口徑、高壓力截止閥根據關閉力的需要閥桿的傳動方式采用升降桿,并配有滾動軸承式采用撞擊式手輪以減輕關閉力。
      ⑥主體材料、內件材料、填料、緊固件的材料可按用戶要求或實際工況條件合理組合。
      美標截止閥 設計標準
      設計與制造
      結構長度
      法蘭尺寸
      對焊連接尺寸
      壓力-溫度
      試驗-檢驗
      ANSI B16.34 BS1873
      ANSI B16.10
      ANSI B16.5
      ANSI B16.25
      ANSI B16.34
      API 598

      美標截止閥 壓力試驗

      公稱壓力PN(Lb)
      強度試驗
      氣密封試驗
      氣密封試驗
      MPa
      Lbf/in2
      MPa
      Lbf/in2
      MPa
      Lbf/in2
      150
      3.0
      430
      2.2
      315
      0.4-0.7
      60-100
      300
      7.7
      1110
      5.7
      815
      600
      15.3
      2220
      11.3
      1630
      900
      23.0
      3330
      17.0
      2445
      1500
      38.4
      5560
      28.2
      4080
      2500
      64.0
      9255
      47.0
      6790

      美標截止閥 主要零件材料

      體、蓋
      閥桿
      密封面
      墊片(環)
      填料
      工作溫度
      適用介質
      WCB
      2Cr13
      13Cr
      STL
      木體材料
      尼龍
      增強柔性石墨
      13Cr/柔性石墨
      1Cr13/Flexible
      SFB-2
      08軟鋼
      F304
      F316
      F304L
      F316L
      柔性石墨
      增強柔性石墨
      SFB/260
      SFP/260
      PTFE
      ≤425
      水
      蒸汽
      油品
      WC1
      38CrMoAl 25Cr2MoV
      ≤425
      WC6
      ≤540
      WC9
      ≤570
      C5 C12
      ≤540
      CF8
      F304
      ≤200
      硝酸
      醋酸
      尿素
      CF8M
      F316
      CF3
      F304L
      CF3M
      F316L

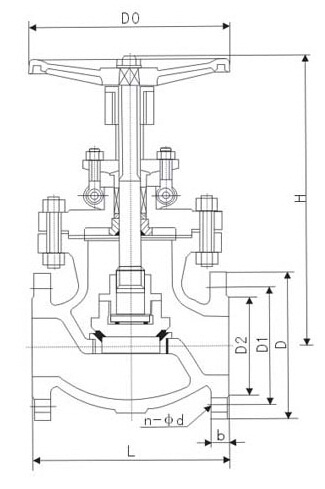

      美標截止閥 主要外形尺寸
      DN
      150Lb 凸面法蘭(RF) 主要尺寸(mm)
      重量
      mm
      in
      L
      D
      D1
      D2
      b
      n-φd
      H
      D0
      15
      1/2
      108
      89
      60.5
      35
      11.2
      4-16
      241
      100
      6.9
      20
      3/4
      117
      98
      69.9
      43
      12.7
      4-16
      241
      100
      9.8
      25
      1
      127
      108
      79.2
      51
      14.2
      4-16
      242
      125
      13.5
      32
      11/4
      140
      117
      89
      63
      16
      4-16
      280
      160
      19.5
      40
      11/2
      165
      127
      98.6
      73
      17.5
      4-16
      286
      160
      28.5
      50
      2
      203
      152
      120.7
      92
      19
      4-19
      368
      200
      18
      65
      21/2
      216
      178
      139.7
      105
      22.4
      4-19
      387
      200
      30
      80
      3
      241
      190
      152.4
      127
      24
      4-19
      411
      250
      41
      100
      4
      292
      229
      190.5
      157
      24
      4-19
      454
      250
      64
      125
      5
      356
      254
      216.0
      186
      24
      8-22.5
      455
      350
      86
      150
      6
      406
      279
      241.3
      216
      25.4
      8-22.5
      541
      350
      113
      200
      8
      495
      343
      298.5
      270
      28.4
      8-22.5
      651
      450
      178
      250
      10
      622
      406
      362.0
      324
      30.2
      12-25.4
      800
      450
      270
      300
      12
      698
      483
      431.8
      381
      32
      12-25.4
      1231
      600
      350
      350
      14
      787
      533
      476.3
      413
      35
      12-29
      1450
      600
      460
      400
      16
      914
      597
      539.8
      470
      36.6
      26-29
      1645
      600
      590

      DN
      300Lb 凸面法蘭(RF) 主要尺寸(mm)
      重量
      15
      1/2
      152
      95
      66.5
      35
      14.2
      4-16
      241
      140
      7.7
      20
      3/4
      178
      117
      82.5
      43
      16
      4-19
      241
      140
      11.3
      25
      1
      203
      123
      89
      51
      17.5
      4-19
      283
      160
      16.8
      32
      11/4
      216
      133
      98.5
      63
      19
      4-19
      320
      200
      21.2
      40
      11/2
      229
      155
      114.3
      73
      20.6
      4-22.5
      322
      200
      32.6
      50
      2
      267
      165
      127
      92
      22.4
      8-19
      399
      200
      25
      65
      21/2
      292
      190
      149.4
      105
      25.4
      8-22.5
      438
      250
      30
      80
      3
      318
      210
      168.1
      127
      28.4
      8-22.5
      464
      280
      35
      100
      4
      356
      254
      200.2
      157
      31.8
      8-22.5
      565
      350
      56
      125
      5
      400
      279
      235
      186
      35
      8-22.5
      614
      350
      96
      150
      6
      444
      318
      269.7
      216
      36.6
      12-25.4
      717
      400
      120
      200
      8
      559
      381
      330.2
      270
      41.2
      12-25.4
      930
      500
      212
      250
      10
      622
      444
      387.4
      324
      47.8
      16-28.5
      1012
      550
      330
      300
      12
      711
      521
      450.8
      381
      50.8
      16-32
      1231
      600
      472
      350
      14
      762
      584
      514.4
      413
      54
      20-32
      1450
      600
      715
      400
      16
      864
      648
      571.5
      470
      57.2
      20-35
      1645
      600
      920

      DN
      600Lb 凸面法蘭(RF)主要尺寸(mm)
      重量
      mm
      in
      L
      D
      D1
      D2
      b
      n-φd
      H
      D0
      15
      1/2
      165
      95
      66.5
      35
      14.5
      4-16
      285
      100
      7.8
      20
      3/4
      190
      117
      82.5
      43
      16
      4-19
      285
      125
      12.5
      25
      1
      216
      124
      89
      51
      17.5
      4-19
      313
      160
      17.5
      32
      11/4
      229
      133
      98.5
      63
      21
      4-19
      328
      160
      23.5
      40
      11/2
      241
      156
      114.3
      73
      22.5
      4-22.5
      365
      180
      38.5
      50
      2
      292
      165
      127
      92
      33
      8-19
      444
      200
      35
      65
      21/2
      330
      190
      149.4
      105
      36
      8-22.5
      483
      250
      50
      80
      3
      356
      210
      168.1
      127
      39
      8-22.5
      533
      250
      60
      100
      4
      432
      273
      216
      157
      45
      8-25.4
      622
      350
      110
      125
      5
      508
      330
      266.7
      186
      52
      8-28.5
      750
      350
      200
      150
      6
      559
      356
      292.1
      216
      55
      12-28.5
      800
      450
      230
      200
      8
      660
      419
      349.3
      270
      63
      12-32
      927
      500
      410
      250
      10
      787
      508
      431.8
      324
      71
      16-35
      1257
      600
      625
      300
      12
      838
      559
      489
      381
      74
      20-35
      1468
      680
      860


      ?
