不銹鋼截止閥J41W

不銹鋼截止閥J41W

    中國馳名商標、上海市著名商標《上工牌》

    通用機械閥門行業成員，雄厚技術力量

    上海市特種設備管理協會單位會員證

    工程建設推薦產品證書

    中國閥門行業**國有企業、先進的機械加工工藝

    立即聯系我們 QQ在線咨詢
    產品詳情
      J41W不銹鋼法蘭截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，并具有非?？煽康那袛鄤幼?，使得這種閥門非常適合作為介質的切斷或調節及節流使用。
      不銹鋼截止閥 產品特點
      (1)結構比閘閥簡單，制造與維修都較方便。
      (2)密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
      (3)啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
      (4)啟閉力矩大、啟閉較費力，啟閉時間校長。
      (5)流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
      (6)介質流動方向 公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。
      (7)全開時閥瓣經常受沖蝕。
      設計與制造標準
      1、設計制造按GB12235-89
      2、結構長度按GB12221-89
      3、法蘭尺寸按JB/G79-94
      4、閥門檢查和試驗按GB13927
      不銹鋼截止閥 性能參數
      型號
      公稱壓力
      試驗壓力
      工作溫度(℃)
      適用介質
      強度(水)(Mpa)
      密封(水)空氣(Mpa)
      低壓密封空氣(Mpa)
      J41W-16P(R)
      1.6
      2.4
      1.8
      0.6
      ≤200
      NITRIC ACID
      J41W-25P(R)
      2.5
      3.8
      2.8
      0.6
      ≤200
      硝酸類
      ACETIC ACID
      醋酸類
      NITRIV ACID
      硝酸類
      J41W-40P(R)
      4
      6
      4.4
      0.6
      ≤200
      ACETIC ACID
      J41W-64P(R)
      6.4
      9.6
      7
      0.6
      ≤200
      醋酸類

      不銹鋼截止閥 主要零件材料

      零件名稱
      ZG1Cr18Ni9Ti系列
      ZG00Cr18Ni10系列
      ZG1Cr18Ni12Mo2Ti系列
      ZG00Cr17Ni14Mo2系列
      WCB系列
      閥體/閥蓋
      ZG1Cr18Ni9Ti
      ZG00Cr18Ni10
      ZG1Cr18Ni12Mo2Ti
      ZG00Cr17Ni14Mo2
      WCB
      閥瓣
      ZG1Cr18Ni9Ti
      ZG00Cr18Ni10
      ZG1Cr18Ni12Mo2Ti
      ZG00Cr17Ni14Mo2
      1Cr13
      閥桿
      ZG1Cr18Ni9Ti
      00Cr18Ni10
      1Cr18Ni12Mo2Ti
      00Cr17Ni14Mo2
      1Cr13
      填料
      PTFE編織
      PTFE編織
      PTFE編織
      PTFE編織
      石墨
      墊片
      304+PTFE
      304L+PTFE
      316+PTFE
      316L+PTFE
      石墨+304
      壓蓋
      ZG1Cr18Ni9Ti
      ZG00Cr18Ni10
      ZG1Cr18Ni12Mo2Ti
      ZG00Cr17Ni14Mo2
      WCB
      填料壓環
      1Cr18Ni9Ti
      00Cr18Ni10
      1Cr18Ni12Mo2Ti
      00Cr17Ni14Mo2
      1Cr13
      螺栓
      1Cr17Ni2
      1Cr17Ni2
      1Cr17Ni2
      1Cr17Ni2
      35CrMoA
      螺母
      1Cr18Ni9Ti
      1Cr18Ni9Ti
      1Cr18Ni9Ti
      1Cr18Ni9Ti
      45

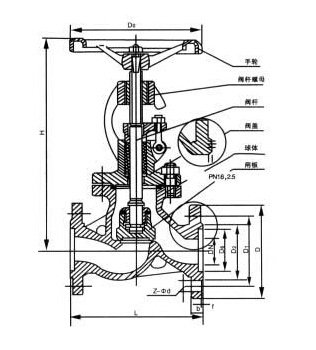

      不銹鋼截止閥 主要外形尺寸
      J41W不銹鋼截止閥-1.6MPa
      尺寸
      DN
      15
      20
      25
      32
      40
      50
      65
      80
      100
      125
      150
      200
      250
      300
      350
      400
      L
      mm
      130
      150
      160
      180
      200
      230
      290
      310
      350
      400
      480
      600
      650
      750
      850
      950
      H
      mm
      200
      243
      253
      280
      312
      321
      325
      355
      415
      460
      510
      700
      975
      1115
      1250
      1380
      W
      mm
      120
      140
      160
      160
      200
      200
      240
      240
      280
      320
      360
      560
      600
      700
      800
      900
      重量
      kg
      5
      6.5
      7
      13.5
      16
      32
      45
      60
      80
      107
      134
      268
      449
      663
      750
      1170

      J41W不銹鋼截止閥-2.5MPa

      尺寸
      DN
      15
      20
      25
      32
      40
      50
      65
      80
      100
      125
      150
      200
      250
      300
      350
      400
      L
      mm
      130
      150
      160
      180
      200
      230
      290
      310
      350
      400
      480
      600
      650
      750
      850
      950
      H
      mm
      200
      243
      253
      280
      312
      321
      325
      355
      415
      460
      510
      700
      975
      1115
      1250
      1380
      W
      mm
      120
      140
      160
      160
      200
      200
      240
      240
      280
      320
      360
      560
      600
      700
      800
      900
      重量
      kg
      5
      6.5
      7
      13.5
      16
      32
      45
      60
      80
      107
      134
      268
      449
      663
      750
      1170

      J41W不銹鋼截止閥-4.0MPa

      尺寸
      DN
      15
      20
      25
      32
      40
      50
      65
      80
      100
      125
      150
      200
      250
      300
      350
      400
      L
      mm
      130
      150
      160
      180
      200
      230
      290
      310
      350
      400
      480
      600
      650
      750
      850
      950
      H
      mm
      200
      243
      253
      280
      312
      321
      325
      355
      415
      460
      510
      700
      975
      1115
      1250
      1380
      W
      mm
      120
      140
      160
      160
      200
      200
      240
      240
      280
      320
      360
      560
      600
      700
      800
      900
      重量
      kg
      5
      6.5
      7
      13.5
      16
      32
      45
      60
      80
      107
      134
      268
      491
      705
      850
      1234
