HGS07網型阻火器產品概述：

網型阻火器阻爆性能合格，連續13次阻爆性能試驗每次均能阻火。耐燒性能合格，耐燒試驗1小時無回火現象。殼體水壓試驗合格。符合**標準GB5908-86的要求。

產品介紹：
    HGS07網型阻火器是安裝於焦化石油儲罐上的重要安全設備。它的功能是允許易爆氣體通過，對火焰有阻止窒息作用?？梢耘c呼吸閥配套使用，也可以單獨使用。

工作原理：
    HGS07網型阻火器的作用是防止外部火焰竄入存有易燃易爆氣體的設備、管道內或阻止火焰在設備、管道間蔓延。是應用火焰通過熱導體的狹小孔隙時，由于熱量損失而熄滅的原理設計制造。

阻火層：
    采用不銹鋼“N”形，雙層波紋帶為阻火芯件而且在芯件內部有一個十字結構的支架（或在表面壓上Y形架）借以增強芯件的牢靠性，避免芯件被點燃的介質所產生的爆炸壓力沖散。以此原理來設計三角形孔的高度阻止火焰的通過，再加上足夠的流道長度來吸收火焰的熱量，使其在芯件中熄滅，避免了氣體在芯件的另一端被復燃的可能性。

產品特點：
1、產品結構合理，造型美觀，外殼為鑄造鋁合金，重量輕，安裝方便。
2、通常與呼吸閥配套或單獨使用，也可適用內浮頂式油罐的通氣管路上。
3、阻火層芯子采用不銹鋼材料，耐腐蝕性強，耐燒、阻爆等各項技術性能具有突出優越。

主要零部件材料表：

主要外形和連接尺寸：

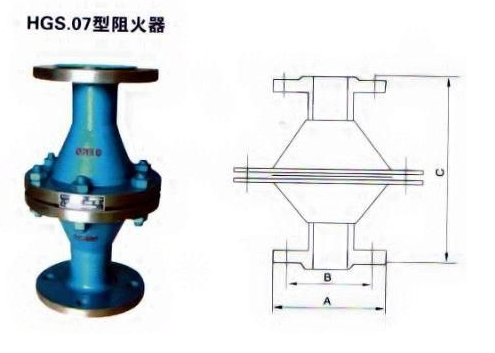

HGS07網型阻火器結構圖:
