FPA、FPB天然氣管道阻火器產品概述：
天然氣管道阻火器適用于安裝在輸送可燃性氣體如回熱爐燃料氣、天然氣、石油液化氣、煤礦瓦斯排放的管網，也適用于民用煤氣管道，防止在正常情況下火焰于管道中逆向傳播，以避免災難性事故的發生。安全阻火速度1425m/s；極限阻火速度1605m/s。本產品是利用金屬波紋板之間狹縫間隙對管道中傳播的亞音速或超音速火焰具有淬熄作用的原設計制造的。
主要特點
1、輸送可燃性氣體的管道上。
2、火炬系統。
3、油氣回收系統。
4、加熱爐燃料氣的管網上。
5、氣體凈化通化系統。
6、氣體分析系統。
7、煤礦瓦斯排放系統。
主要性能
1、阻火器連續13次以亞音速火焰試驗，每次都能阻止火焰的通過。
2、水壓試驗2.4MPa無滲漏。
主要外形尺寸
型號 | 公稱通徑DN | D1 | D2 | L | |||
PN1.0MPa | PN1.6MPa | PN2.5MPa | PN4.0MPa | ||||
FPA、FPB-15 | 15 | 18×3 | 57×3.5 | 330 | 330 | 330 | 330 |
FPA、FPB-20 | 20 | 25×3 | 57×3.5 | 330 | 330 | 340 | 340 |
FPA、FPB-25 | 25 | 32×3.5 | 73×4 | 365 | 365 | 375 | 375 |
FPA、FPB-32 | 32 | 38×3.5 | 73×4 | 375 | 375 | 390 | 390 |
FPA、FPB-40 | 40 | 45×3.5 | 89×4 | 375 | 390 | 405 | 410 |
FPA、FPB-50 | 50 | 57×3.5 | 108×4 | 420 | 425 | 445 | 4650 |
FPA、FPB-65 | 65 | 73×4 | 133×4.5 | 485 | 485 | 515 | 520 |
FPA、FPB-80 | 80 | 89×4 | 159×4.5 | 505 | 520 | 560 | 560 |
FPA、FPB-100 | 100 | 108×4 | 219×8 | 555 | 560 | 600 | 645 |
FPA、FPB-125 | 125 | 133×4.5 | 278×8 | 615 | 620 | 670 | 720 |
FPA、FPB-150 | 150 | 159×4.5 | 325×8 | 665 | 665 | 735 | 800 |
FPA、FPB-200 | 200 | 219×8 | 377×9 | 940 | 950 | 1015 | 1100 |
FPA、FPB-250 | 250 | 278×8 | 480×10 | 1030 | 1070 | 1150 | 1265 |
FPA、FPB-300 | 300 | 325×8 | 529×10 | 1295 | 1295 | 1430 | 1545 |
FPA、FPB-350 | 350 | 377×9 | 630×12 | 1350 | 1350 | 1430 | 1545 |
維護保養
1、 為了確保天然氣管道阻火器的性能達到使用目的，在安裝阻火器前，必須認真閱讀廠家提供的說明書，并仔細核對標牌與所裝管線要求是否一致。
2、 天然氣管道阻火器上的流向標記必須與介質流向一致。
3、 每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷。
4、 被堵塞的阻火器阻火層應清洗干凈，保證每個孔眼暢通，對于變形或腐蝕的阻火層應更換。
5、 清洗天然氣管道阻火器芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗。
6、 重新安裝天然氣管道阻火器時，應更新墊片并確認密封面已清潔和無損傷，不得漏氣。

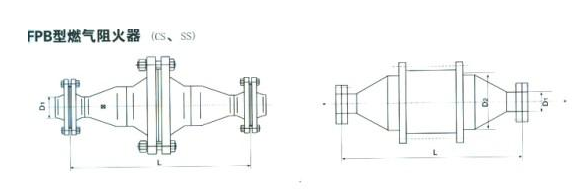

FPB~FPA天燃氣管道阻火器結構圖:
