取壓截止閥JJBY1產品概述：
JJ.BY1取壓截止閥主要性能具有安裝拆卸方便,有利于防火,防爆和耐壓能力高。使用壽命長, 密封性能良好等優點 。是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。
壓力表針閥即使密封面損壞后,壓力表截止閥也只需要更換易損零件,壓力表截止閥即可繼續使用。安裝時應使介質的流向與閥體上的箭頭方向一致。
一、JJBY1取壓截止閥零部件材質：
序號 NO. | 零件名稱 Part name | 材質 Material |
1 | 卡套 Ferrule | 20# A105 SS304 SS304L SS316 SS316L |
2 | O形密封圈 O-Ring | 橡膠Rubber |
3 | 管接頭 Connector | 20# A105 SS304 SS304L SS316 SS316L |
4 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L |
5 | 閥蓋墊片 Bonnet Gasket | 紫銅(Red copper) PTFE |
6 | 閥蓋Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
7 | 填料墊 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) |
8 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
9 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
10 | 鎖緊螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
11 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L |
12 | 手輪 Handle | 20# A105 SS304 SS304L SS316 SS316L |
13 | 帶帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
二、JJBY1取壓截止閥試驗標準： (單位Unit：MPa)
試驗項目TESTITEM | 壓力值PRESSURE VALVE |
公稱壓力Nominal Pressure | 2.5 |
殼體試驗Shell Test | 3.7 |
密封試驗Test | 2.75 |
氣壓試驗Air Pressure Test | 0.9 |
適用溫度Suitable Temperatue | ≤180℃ |
適用介質Suitable Medium | 水、蒸汽、油品等Water,Steam,Oilgoods |
三、JJBY1取壓截止閥外型與連接尺寸：
ITEM NO. | 公稱通徑 DN Nominal bore | D0 | D1 | L | H |
JJ.BY1-1 | DN6 | ?12 | 60 | 105 | 87 |
JJ.BY1-2 | DN6 | ?14 | 70 | 110 | 90 |

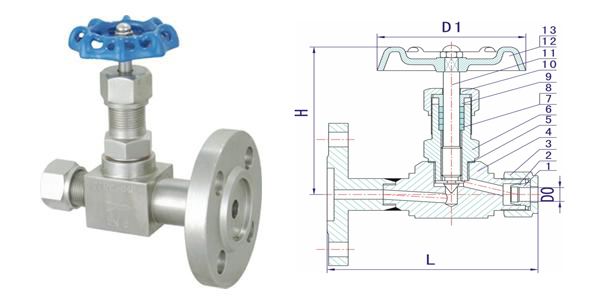

取壓截止閥JJBY1結構圖:
