JJM1-1.6(32)P型不銹鋼針型儀表閥產品概述：
一、產品[針型閥]的詳細資料：
產品型號：JJM1-1.6(32)P型
產品名稱：針型閥
二、主要零件材料：
零件名稱 | 閥桿、閥蓋、螺栓 | 閥桿、閥瓣、密封墊Stem、Disc、Gasket | 填料 | 墊片Gasket | 手輪Handwheel |
JJM1-160-DN5 | 鉻鎳不銹鋼 | 不銹鋼 | 聚四氟乙稀，柔性石墨 | 橡膠石棉板 Latex asbestos | 優質碳鋼High grade carbon steel |
三、主要性能規范：
型號 | 公稱壓力PN Mpa | 試驗壓力PS(Mpa)_Test pressure | 工作壓力(Mpa) Working pressure | 工作溫度(OC) Working temps. | 適用介質Applicable medium | ||
殼體 | 密封(液)Seal | 密封(氣)Seal | |||||
JJM1-160-DN5 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540OC | 液化石油氣水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. |
C≤425 OC | |||||||
四、不銹鋼針型儀表閥主要外形及連接尺寸：
型號 | 公稱直徑DN（mm） | 尺寸 Dimension | 重量(kg)Weight | |||||||
L1 | Do | L2 | H | H1 | L3 | M2 | M1 | |||
JJM1-160 | 5 | 116 | 65 | 85 | 98 | 105 | 40 | M20×1.5 | M20×1.5左 | 1.0 |

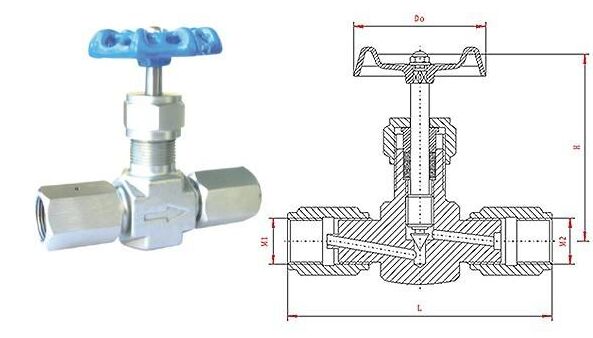

JJM1-1.6(32)P型不銹鋼針型儀表閥結構圖:
