J23W,J21W,J24W外螺紋針型閥產品概述：
J23W外螺紋針型閥安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。
產品的性能及優點：
J23W外螺紋針型閥可用于對焊連接、外螺紋連接，多種的連接方式使的閥門安裝拆卸方便、連接緊固、密封性能良好等優點。是電站、油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。外螺紋針型閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。安裝時應使介質的流向與閥體上的箭頭方向一致。
技術規范：
工作壓力:≤6000PSI;
使用溫度:-29℃～+570℃;
規格尺寸:￠4～￠25;
連接形式:接管對焊連接、外螺紋;
結構特征:錐面密封,活動閥瓣;
閥體材質:碳鋼、不銹鋼、鉻鉬鋼等;
適用介質:水、油、氣等腐蝕性與非腐蝕性介質;
制造標準: GB/T12224-2005、JB/T7747-1995;
閥門檢測及試驗標準:GB/T13927-1992;
主要零件材料Materials for main parts
零件名稱Part name | 閥桿、閥蓋Stem,Bonnet | 閥桿、閥瓣Stem,Disc | 填料Packing |
J23W-16P | 鉻鎳不銹鋼 | 鉻鎳不銹鋼 | 聚四氟乙稀、柔性石墨PTEF,Soft graphite |
J23W-40、J23W-160 | 優質碳鋼 | 鉻不銹鋼 |
外螺紋針型閥主要性能規范Chief property and specifieation
型號 | 公稱壓力（MPa）Nominal pressure | 試驗壓力PS（MPa） | 工作壓力（MPa）Working pressuer | 工作溫度（℃）Working temperature | 適用介質Applicable mediun | ||
殼體Shell | 密封（液）Seal | 密封（氣）Seal | |||||
J23W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤200℃ | 液化石油氣水、油品等Petroleun gas Water,Oil etc. |
J23W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
J23W-160 | 16.0 | 17.6 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
J23W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||

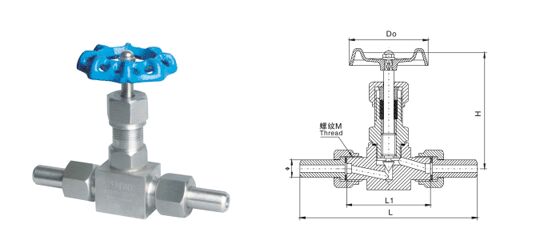

J23W,J21W外螺紋針型閥結構圖:
J24W外螺紋角式針型閥主要零部件材料：
零件名稱 | 閥體、閥蓋 | 閥桿、閥瓣 | 填料 |
J24W-160P-DN3 | 鉻鎳不銹鋼 | 鉻鎳不銹鋼 | 聚四氟乙稀、柔性石墨 |
J24W-320P-DN6 | 優質碳鋼 | 鉻鎳不銹鋼 | 聚四氟乙稀、柔性石墨 |
主要性能規范：
型號 | 公稱壓力(MPa) | 試驗壓力(MPa) | 工作壓力(MPa) | 工作溫度 (℃) | 適用介質 | ||
殼體 (MPa) | 密封 (液) | 密封 (氣) | |||||
J24W-160P-DN3 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540℃ | 液化石油氣水、酸、蒸汽、油品等 |
J24W-320P-DN6 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425℃ | |
主要外型及連接尺寸：
型號 | 公稱直徑DN(mm) | 尺 寸 | 重量(Kg) | |||||
L1 | Do | H | H1 | D | D1 | |||
J24W-160P-DN3 | 3 | 80 | 65 | 159 | 168 | 14 | 3 | 1.0 |
J24W-320P-DN6 | 6 | 80 | 65 | 159 | 168 | 14 | 6 | 1.0 |

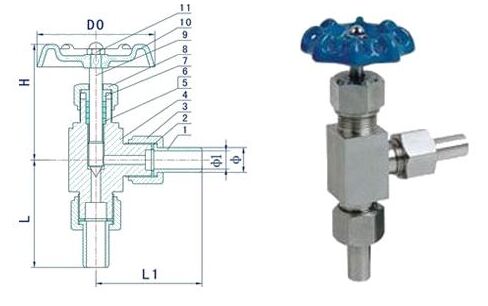

J24W外螺紋針型閥結構圖:
