J11Y高溫高壓鍛鋼截止閥

    中國馳名商標、上海市著名商標《上工牌》

    通用機械閥門行業成員,雄厚技術力量

    上海市特種設備管理協會單位會員證

    工程建設推薦產品證書

    中國閥門行業******國有企業、先進的機械加工工藝

      高溫高壓鍛鋼截止閥概述

        J11Y、J61Y 、J41Y高溫高壓鍛鋼截止閥整體法蘭端閥門有三種閥蓋設計,******種是螺栓型閥蓋,通過凹凸面連接,采用不銹鋼帶與柔性石墨纏繞墊片,按需求也可采用環連接,第二種是焊接型閥蓋,通過螺紋密封后焊接,按需求也可直接采用剛性焊接,第三種是自密封閥蓋,通過螺紋與自密封閥蓋連接。

      高溫高壓鍛鋼截止閥結構型式

      1、全通徑或縮徑
      2、結構長度按ANSI/ASME B16.10
      3、法蘭按ANSI/ASME B16.5
      4、自密封閥蓋
      5、明桿帶支架
      6、兩端自動調整的填料壓套;
      7、本體倒密封
      8、整體閥體法蘭
      9、對焊端按ANSI/ASME B16.25
      10、環連接閥體閥蓋墊片
      11、用纏繞式墊片的螺栓型閥蓋、螺紋密封、焊接型閥蓋,或自密封閥蓋

      高溫高壓鍛鋼截止閥結構設計和規范

      ☆鍛鋼整體法蘭端制造按API602,BS5352,ANSI/ASME B16.34,

      ☆試驗與驗收按API 598,

      ☆標識按照MSS SP-25。

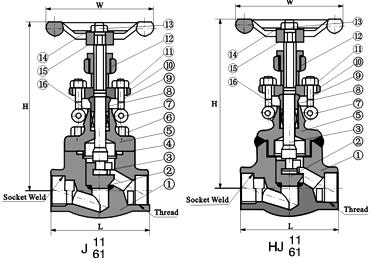

      高溫高壓鍛鋼截止閥J11Y、J61Y 、J41Y零件材料

      序號

      零件名稱

      CS to ASTM

      AS to ASTM

      SS to ASTM

      Type A105

      Type F22

      Type F304(L)

      Type F316(L)

      1

      閥體

      A105

      A182 F22

      A182 F304(L)

      A182 F316(L)

      2

      墊片

      316+柔性石墨

      316夾柔性石墨+PTFE

      3

      螺栓

      A193 B7

      A193 B16

      A193 B8

      A193 B8M

      4

      圓柱銷

      A276 420

      A276 304

      5

      填料壓套

      A276 410

      A182 F304(L)

      A182 F316(L)

      6

      活節螺栓

      A193 B7

      A193 B16

      A193 B8

      A193 B8M

      7

      螺母

      A194 2H

      A194 4

      A194 8

      A194 8M

      8

      閥桿螺母

      A276 410

      9

      螺母

      A194 2H

      A194 4

      A194 8

      A194 8M

      10

      銘牌

      SS

      11

      手輪

      A197

      12

      填料壓板

      A216 WCB

      A351 CF8

      13

      填料

      Flexible Graphite

      PTFE

      14

      閥蓋

      A105

      A276 304

      A182 F304(L)

      A182 F316(L)

      15

      閥桿

      A182 F6

      A182 F304

      A182 F304(L)

      A182 F316(L)

      16

      閥瓣

      A276 420

      A276 304

      A276 304(L)

      A276 316(L)

      適用介質

      水、蒸汽、油品等

      水、蒸汽、油品等

      硝酸、醋酸等

      適用溫度

      -29℃~425℃

      -29℃~550℃

      -29℃~180℃


      高溫高壓鍛鋼截止閥規格尺寸及重量 (mm) 150~600LB

      NPS
      1/2"
      3/4"
      1"
      1 1/4"
      11/2"
      2"
      L(RF)
      L1(BW)
      150Lb
      180
      117
      127
      140
      165
      203
      300Lb
      152
      178
      203
      216
      229
      267
      600Lb
      165
      190
      216
      229
      241
      292
      H(開)
      150Lb~300Lb
      166
      171
      207
      240
      258
      330
      600Lb
      171
      207
      240
      258
      330
      380
      W
      100
      100
      125
      160
      160
      180
      重量
      150Lb
      RF
      4.5
      6.9
      9.8
      13.5
      19.5
      28.0
      BW
      2.3
      3.6
      7.8
      8.2
      12.0
      15.0
      300Lb
      RF
      4.8
      7.7
      11.0
      16.8
      21.2
      32.6
      BW
      2.8
      4.0
      8.5
      9.2
      12.6
      16.8
      600Lb
      RF
      5.6
      7.8
      12.5
      17.0
      23.5
      38.8
      BW
      3.4
      4.7
      9.2
      10.5
      13.3
      18.9

      900~1500LB

      NPS
      1/2"
      3/4"
      1"
      1 1/4"
      11/2"
      2"
      L(RTJ)
      900Lb~1500Lb
      216
      229
      254
      279
      305
      371
      H(BW)
      900Lb~1500Lb
      216
      229
      254
      279
      305
      368
      H(開)
      207
      207
      240
      258
      330
      355
      W
      125
      125
      160
      160
      180
      200
      柔性石墨
      RTJ
      8.0
      13.2
      17.4
      19.0
      24.5
      31.0
      BW
      5.2
      10.0
      14.6
      15.8
      20.5
      27.8
      ?
