鍛鋼升降式止回閥概述

     H61Y鍛鋼升降式止回閥有三種閥蓋設計形式。**種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封?？蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。

冠環止回閥存在三種不同的設計結構，它們是升降式止回閥、球式止回閥和旋啟式止回閥。

 鍛鋼升降式止回閥采用以下結構

☆全徑或縮徑
☆升降式止回閥
☆球式止回閥
☆旋啟式止回閥
☆按需求內置彈簧
☆螺栓連接、纏繞墊片密封式閥蓋；螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
☆整體式上密封座
☆承插端符合ASME B16.11
☆螺紋連接端（NPT）符合ANSI/ASME B1.20.1
☆閥瓣可變換為節流型、針型、球型

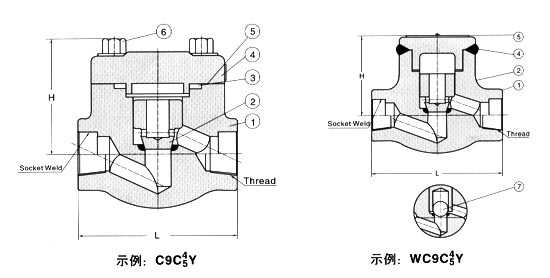

鍛鋼升降式止回閥設計結構和特征

     H61Y鍛鋼升降式止回閥的設計與制造符合MSSP-118和ASME B16.34。檢驗與測試按API 598，標記按MSS-SP-25。

※注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

鍛鋼升降式止回閥尺寸（mm)和重量（Kg）

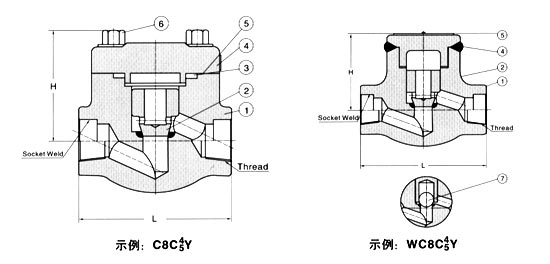

鍛鋼升降式止回閥 900Lb～1500Lb

鍛鋼升降式止回閥標準材質明細表

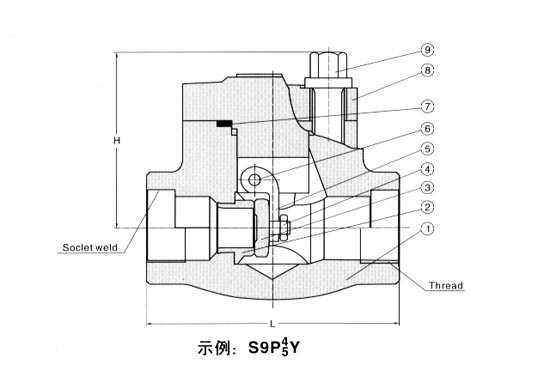

鍛鋼升降式止回閥鍛鋼旋啟式止回閥 800Lb
